☆ 编程速度高效，同时可选择速度档位，以适应电缆长度及用户板负载特性。

☆ 同时支持联机（USB2.0高速）和脱机操作模式。标准ATE接口便于外部ATE设备操控。

☆ 支持多种常用ISP协议，如：I2C、SPI、UART、BDM、MON、MW、JTAG、CAN、ICC、RS232等。以Superpro通用编程器丰富的器件算法库为依托，支持多种串行器件，包括MCU、串行EEPRO/FLASH、CPLD等。

☆ 具备可靠的过流和ESD保护功能。

☆ 完善的API和DLL，方便二次开发和系统集成。

☆ 稳定可靠的设计，可适配多种应用场景，如ICT设备集成ISP功能、研发以及现场编程。

☆ 支持WINDOWS XP/Vista/Win7/Win8/Win10 32/64bit 操作系统。

硬件功能

1) ISP电缆提供多种常用串行协议接口。

2）支持主电压为1.5V 至5V 目标系统，可为低功耗目标系统供电。

3）长线驱动电路可保证最大电缆长度达2 米，在时钟频率20MHz 情况下也能稳定可靠工作。

4）具备ESD 保护功能。

5）通过USB（2.0 高速）接口与主机通讯。

6）配备LCD 液晶显示屏、6 键键盘及LED 状态显示。

7）SD 卡可存储工程文件（最大16GB），存储的工程文件数量受所有工程文件大小和SD卡容量限制。

8）标准ATE 接口，可通过外部电平信号选择工程文件、控制运行及获取运行状态。外部信号与系统全部通过光耦隔离。

9）12VDC/2A 系统外部电源输入。

10) 配备夹具闭合检测电路。配合夹具使用时，可利用此检测线在夹具闭合时自动启动编程操作。

软件功能

1) 拥有丰富的器件算法库，支持多种串行芯片，包括MCU、串行EEPRO/FLASH、CPLD 等。支持协议包括但不限于I2C、SPI、UART、BDM、MON、MW、JTAG、LIN、CAN、RS232 、CSI(NEC)、SCC(Fujitsu)、SBW(TI)、ICC(ST)、C2(Silicon Lab)等。

2）支持SPI、I2C、JTAG总线多器件编程（工程组概念）。

3）支持CPLD 之JAM, Staple 和Direct C 文件。

4）编程速度高效，同时可选择速度档位（高中低三档），以适应不同电缆长度及用户板负载特性。

5）支持动态缓冲区功能(每一芯片烧写内容不同，应用实例包括序列号、MAC地址、传感器标定等)，修改接口开放。

6）SD 卡工程文件支持FAT32、FAT16 等格式；可用读卡器管理。

7）完善的数据安全及保护功能：工程文件加密、SD 卡加密、产量限制、权限管理等。

8）完善的DLL / API，方便二次开发及系统集成（需授权）。典型应用如ICT集成ISP。DLL支持VC、VB、LINUX、Labview等环境。

9）完善的日志管理功能，可记录每步操作及结果以及阶段统计数据，为质量管理提供有力支持。通过USB HUB可同时控制多至12台编程器同时工作。

10) 提供灵活的个性化定制服务。成功案例：条码枪管理工程及运行；条码枪动态读取条码，自动将条码写入芯片指定地址并录入日志文件；与另一台设备通讯，动态读取MAC地址或传感器标定值写入芯片；在工程文件中设定产量，将含工程文件的SD卡交第三者操作，达到设定产量后工程文件自动失效。适合以产量收取版权费的方案供应商…

应用

研发应用之在线测试和调试。

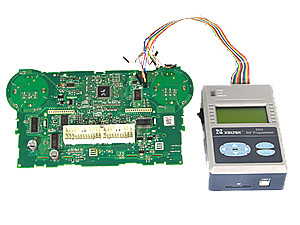

量产场景，线路板贴片组装完毕后在线烧写。

现场应用，轻便的IS01 非常适合现场测试、维修及数据采集。

高阶现场应用，整合自动上/下板机，无缝对接PCB板烧录，西尔特可提供完整解决方案。

OEM 部件。 IS01 提供友好的软硬件用户接口，用户可便捷地将其集成到自己的应用系统中。典型应用为ICT（在线测试仪）集成ISP。通过集成IS01，测试和编程可同步进行，有效提高工作效率。

ICT设备集成

一块PCB上有多颗芯片需编程如何解决？

两种情况。第一，PCB上的芯片通过JTAG链或诸如I2C级联方式联系在一起，采用同一串行协议者，使用一台IS01即可，缺点是编程时间会随芯片数量的增多而增加，对时间成本敏感的项目不建议使用；第二，一块PCB上有多颗芯片，型号、文件均可不同，或者一块大PCB有数块相同的小PCB拼板而成、芯片与文件均相同。此时可依据芯片数量选择对应数量的IS01，它们通过一个USB HUB连接到一台PC控制，多颗芯片可同时编程，工作效率较高。

ATE接口的作用是什么？

如果你的控制主机没有USB接口，可使用ATE接口进行控制。ATE接口通过简单的电平信号即可完成工程文件选择、启动、停止、结果反馈等控制功能。工程文件需事先下载到SD中，详细操作详见用户手册。

ISP电缆长度有何限制？

IS01设计有高性能电缆驱动电路，可保障长电缆、高频率下的稳定工作，但仍会受用户PCB设计和目标芯片特性的影响。如果其负载尤其是容性或感性负载过大，则需在降低电缆长度和降低工作频率之间做出抉择。IS01软件中设有高/中/低三种工作频率，供用户在无法降低电缆长度的情况下，根据实际情况便捷选择。

集成IS01到我的ICT中工作量大么？

工作量较小，操作便捷。我们将提供各种应用级别的API或DLL，甚至可供超级终端使用的命令行命令。我们的FAE会全程协助您完成集成工作。

依靠IS01标配的器件算法软件是否就可以完成我的所有器件编程工作？

一般情况下不行，除非你非常精通ISP编程对硬件设计的要求，且电路设计完全符合ISP规范。用户板通常有自身的特殊性，一般需要我们为其提供专用算法软件，在此过程中通常会要求你提供样板或电路ISP相关局部原理图。

电气机械规格

联机通讯接口: USB2.0 ATE

脱机模式: 支持脱机操作

电源规格: 输入交流 100-240V, 50/60HZ; 输出直流 12V/2A

主机尺寸: 137*87*47 毫米; 重量：0.330公斤

标准配置

主机、电源一个、USB2.0电缆一根、软件光盘一张（用户手册）、保修卡一张。

选配:适配器、SD卡
